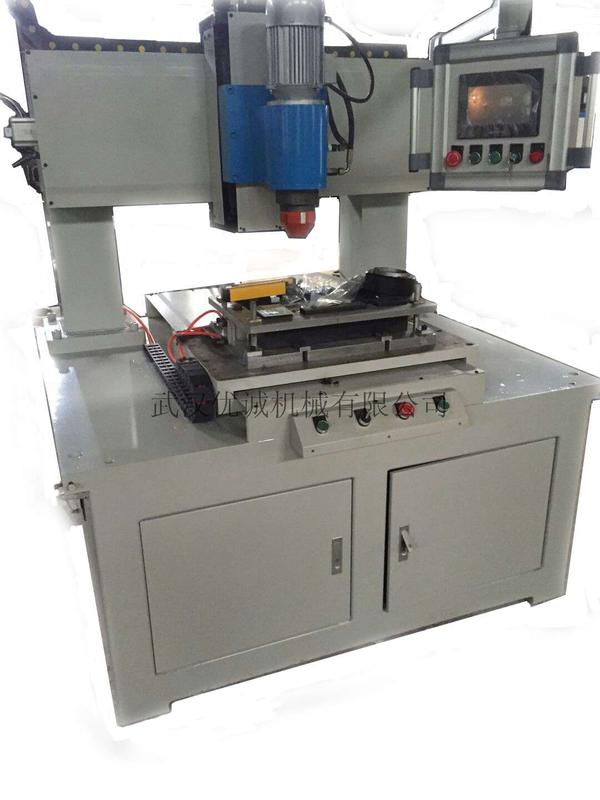

龙门式单工作台数控铆接机自动化旋铆机设备介绍
该机型运用径向旋铆机技术，具有铆接稳定，安全可靠，铆接光洁度高等优点；采用X轴、Y轴采用伺服驱动，铆接位置定位更加准确，重复定位精度高，适合大批量生产需要；控制方面采用PLC触摸屏设计，操作简单、维护方便。
龙门式单工作台数控铆接机自动化旋铆机技术参数
| 设备型号 | JM9PLC-Y | JM12PLC-Y |
铆接铆钉直径（mm） | 小于9mm | 小于12mm |
| 铆接力（KN） | 14 | 20 |
| Z轴伺服行程（mm） | 150 | 150 |
| X轴伺服行程（mm） | 600 | 800 |
| Y轴伺服行程（mm） | 420 | 420 |
| 工作台尺寸（mm） | 320×420 | 320×420 |
| 电源要求（V） | 380 | 380 |
| 设备功率（KW） | 4 | 4 |
| 设备尺寸（mm） | 1600×1500×2000 | 1800×1500×2000 |
| 设备重量（KG） | 1500 | 1800 |
1、开机，工作台移动至安装工位；
2、人工将工件安装至工装上；
3、启动双手按钮，工作台与铆接机头同时自动移动到1号铆接点；
4、径向铆接机机头进行铆接
5、1号点铆接完毕后，工作台与铆接机机头同时自动移动到2号铆接点进行铆接
6、以此类推，直到所有铆接点铆接完毕；
7、铆接完毕后，工作台退回安装工位，铆接机机头退至指定待机位，人工取出工件。
龙门式单工作台数控铆接机自动化旋铆机案例
