龙门式数控铆接机旋铆机采用径向铆接技术，铆接稳定性好，操作安全可靠，铆接质量光洁度高。在汽车零配件、五金工具、电子电器、建筑建材、航天航空等领域应用广泛。今天我们介绍一款单工作台龙门式数控铆接机旋铆机。了解更多数控铆接机旋铆机请前往产品展示栏。

一．龙门式数控铆接机设备的技术要求：

1.设备名称：龙门式数控铆接机

2.工序要求：单头单台铆接

3.铆接方式：径向铆接

4.工装夹具；定制

5.上料方式：人工放工件

6.下料方式：人工取出

7.工作节拍：每个钉铆接时间2～3秒

8.铆接机型号：JM12-PLC

9.程序控制：采用三菱PLC进行程序控制

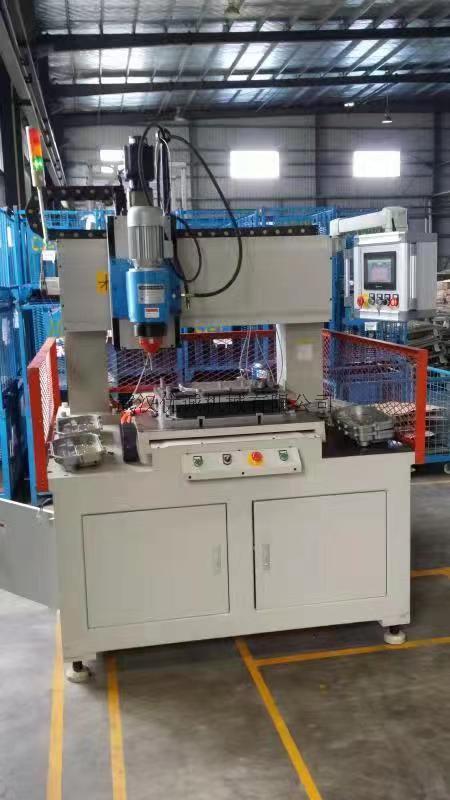

二、龙门式数控铆接机设备方案图

1.设备采用龙门式钢架结构

2.X轴**行程1300mm，Y轴**行程200mm   ，Z轴**行程100mm

3.单工作台单机头铆接方式

4.液压装置固定放置在设备后面

5.操作按钮位置:双拍按钮

6.整机重量:2000Kg

三、龙门式数控铆接机设备的组成部分

1、由武汉优诚机械有限公司设计制造，该设备由数控控制，工作台面直线插补运动，Z轴数控控制工作，其结构方式采用龙门式。工作台面尺寸与用户提供的产品图纸为准而设计。该设备技术先进，外购元件大多全为进口元件，工作效率高，采用PLC控制触摸屏显示，性能稳定，检测可靠。

2．设备组成：

该设备由机架、控制系统、铆接机、执行机构等部分组成，机器操作简便，易于尺寸调整，故障易于排除，产品质量稳定。

1）机架：机架主体部分由约80*80的方钢焊接而成。为了方便机架的调节，四机脚采用可调整垫脚以方便调整。Z轴采用封闭滑动导轨连接。整个机架在结构上合理，以方便调整各部位而设计。

2）控制系统：终端设备采用日本元件由我公司自行编程与调试。

3）测试系统：编好程序后是否到位自动检测，到位后输出信号以驱动Z轴动作。X、Y、Z轴动作两端原点都具有检测功能及限位保护并具有报警功能及显示。

4）铆接头：机头其动作形式为径向铆接,其主轴及旋转头部份采用我公司径向铆接技术。

5）执行机构：包括伺服马达、导轨、丝杆、护罩等附属元件。伺服电机采用三菱品牌。X轴1.5KW，Y轴0.75KW， Z轴1.5KW具有速度高，控制精度高等特点。导轨与丝杆均采用台湾产品。耐负荷设计在我实际重量的5倍以上的重型导轨，这样保证了设备的耐用性与提高了设备的寿命。

6）安全措施：每个运动机构都安装极限限位开关，设备操作口安装安全光幕。设备有安全防护罩
