JM12转盘式旋转工作台数控铆接机介绍

JM12转盘式旋转工作台数控铆接机在铆接技术方面采用径向旋铆机，不仅铆接稳定性好、铆接质量高、美观，而且操作简单、维护方便；工作台采用伺服分度盘设计成旋转工作台，不仅可应用于多工位铆接生产需要，还可以应用在圆型铆接点的工件。例如：汽车离合器、发动机外壳、涡轮叶轮等。

JM12转盘式旋转工作台数控铆接机参数

1、铆接机旋铆机机头参数

铆接机旋铆机机头铆接力：14KN

铆接机旋铆机机头铆接钢件直径：9mm

铆接电机功率：0.75KW

铆头到工作台距离：150mm

铆头中心到机身面距离：160mm

铆头伸出长度 ：50mm

电源要求： 380V 50HZ 三相

2、旋转工作台参数

工作台直径（毫米）:320

工作台中心锥孔（莫氏圆锥号）:50

台面定位孔直径（毫米）：50

定位键宽度（毫米）：20

台面T型槽宽度（毫米）:15

台面T型槽相邻角度：60°

蜗轮副模数：2.5

蜗轮付传动比：1:90

工作台圆周刻度：360°

蜗轮每转所代表的转台度数：5°

游标最小示值：5″

分度精确度：30″

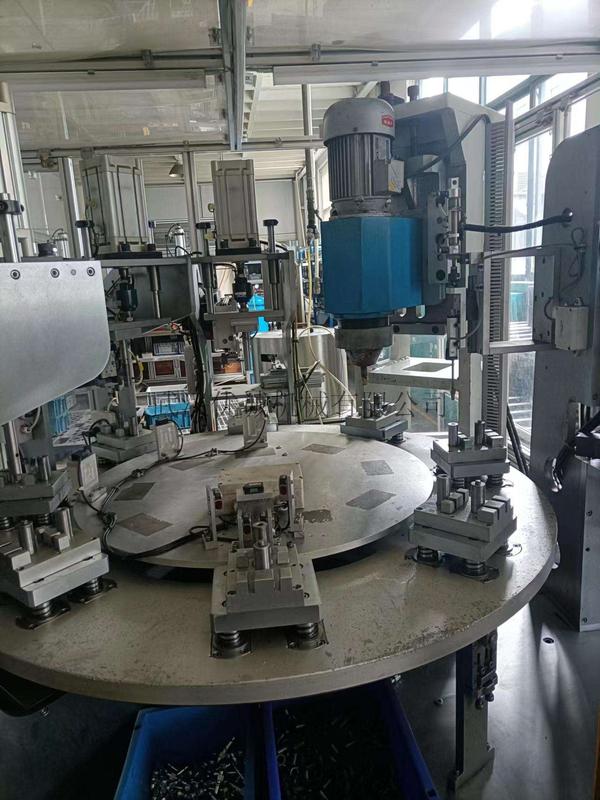

JM12转盘式旋转工作台数控铆接机案例
